Сонячна монтажна шайба

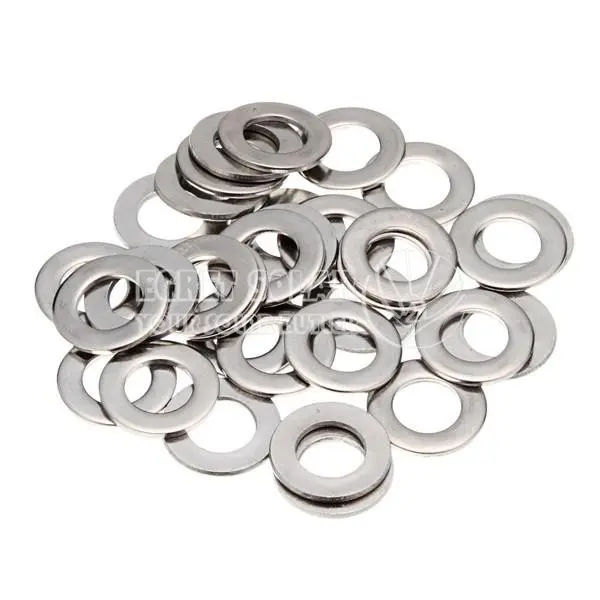

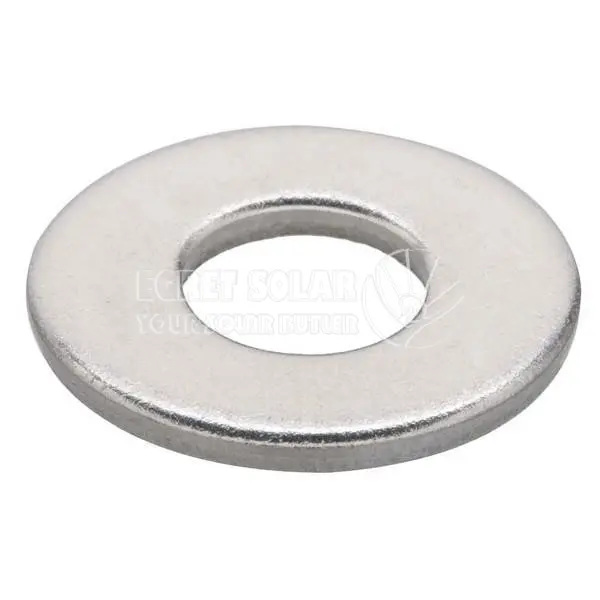

Сонячна кріплення плоскої шайби для сонячного кріплення є вирішальним, невеликим, але життєво важливим компонентом. Це стандартизований, стійкий до корозії (HDG або SS), відносно великого діаметрового шайби, спеціально розміром для болтів. Її робота полягає в тому, щоб ефективно забезпечити затискачі болтів, безпечно розподіляти навантаження, захистити кріпильні поверхні та запобігти послабленню, тим самим значно сприяючи структурній цілісності, безпеці та довгостроковій міцності всього сонячного масиву. Завжди використовуйте шайби, вказані вашим виробником системи сонячної стійки.

Сонячна панель сонячної кріплення для кріпильної шайби, доступна в декількох розмірах (M4, M6, M8, M10, M12), що дозволяє сумувати з широким діаметром болта в різних застосуванні.

Плоска для кріплення сонячної шайби допомагає запобігти пошкодженню поверхні, а також може забезпечити більш рівномірний розподіл навантаження, зменшуючи ризик послаблення або відмову кріплення.

Перевага

Розподіл навантаження: Основна функція для сонячної кріплення плоскої шайби - це розподіл сили затискача (навантаження), що здійснюється гайкою та головкою болта над більшою площею поверхні компонента кріплення (як алюмінієва рейка, кронштейна або сама панельна рама). Це запобігає:

Пошкодження м'якших матеріалів (як алюмінієві рейки).

Спотворення або подрібнення композитних матеріалів.

Надмірна концентрація стресу, яка може призвести до розтріскування або відмови.

Забезпечте стабільну поверхню підшипника: створює гладку плоску поверхню для горіхової або болтової головки проти, забезпечуючи рівномірний розподіл тиску та зменшуючи ризик послаблення через вібрацію або теплову цикліку.

Компенсація негабаритних отворів: Плоска для кріплення сонячної кріплення допомагає забезпечити належним чином хвостовик для болтів матеріалів, навіть якщо отвір в одному компоненті трохи більший, ніж діаметр болта.

Захист: Сонячна шайба SUS304 діє як бар'єр між болтом/гайкою та монтажною поверхнею, зменшуючи гальванічну корозію (особливо важливо, коли використовуються різноманітні метали, такі як сталеві болти та алюмінієві рейки) та поверхнева подряпина.

Запобігання дроблення м'яких матеріалів (наприклад, алюмінієвих рейок).

Зменшіть гальванічну корозію між різними металами.

Забезпечити рівномірне розподіл навантаження проти вітру/снігового сили.

Підтримуйте натяг болта протягом десятиліть термічного циклу/вібрації.

Часто потрібні для системних гарантій.

Поширення

Q1: Що таке сонячна кріпильна шайба?

Відповідь: Спеціально розроблена шайба, що використовується в системах стійки сонячної панелі. Він розподіляє силу затискача болтів/гайок для захисту кріпильних поверхонь (наприклад, алюмінієвих рейок), запобігання пошкодженню, зменшення корозії та забезпечення довготривалої конструкційної цілісності.

Q2: Які розміри поширені?

A: Розміри відповідають діаметром болта:

- M8 (для 8 мм болтів): id ~ 8,4 мм, OD 17-24 мм

- M10 (найпоширеніший): id ~ 10,5 мм, OD 20-30 мм

- M12: ID ~ 13 мм, OD 24-36 мм

Завжди перевіряйте розміри за характеристиками виробника вашого стійки.

Q3: Які матеріали використовуються?

A:

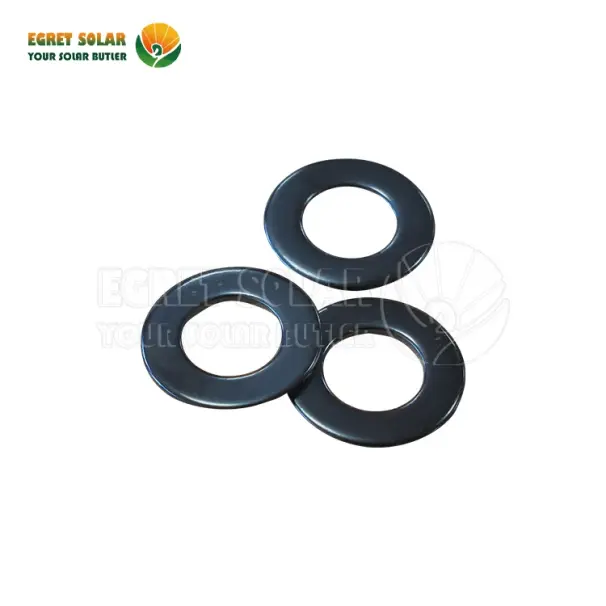

-Гаряча оцинкована сталь (HDG): рентабельна, хороша стійкість до корозії.

- нержавіюча сталь (A2/304 або A4/316): необхідна для прибережних/суворих середовищ. A4/316 пропонує чудову резистентність до корозії.

- Уникайте звичайної вуглецевої сталі або не сумісних металів.

Q4: Як товщина плоскої шайби Solar SUS304?

A: Зазвичай 1,5–3 мм. Більш товсті шайби обробляють більш високі навантаження, але потребують довших болтів. Дотримуйтесь інженерних характеристик системних систем.

Q5: Що станеться, якщо я опущу шайбу?

A: Ризики включають:

- подрібнені/пошкоджені рейки або панельні рами.

- Вільні з'єднання за рахунок вібрації/термічного циклу.

- Прискорена гальванічна корозія.

- Структурна несправність або відшарування панелей.

Q6: Де в сонячні масиви використовується плоска шайба в сонячних масивах?

Відповідь: При кожному болтованому з'єднанні:

- Зниження залізниць та кінцеві затискачі.

- Панельні затискачі до рейок.

- вкладення на покрівлі (наприклад, L-фути, миготіння).

- Фонди заземлення.
