Як встановити баластну сонячну систему схід-захід?

[Підготовка перед установкою]

Ось список елементів, які потрібно підготувати перед установкою:

Інструменти:

Викрутка: використовується для міцного затягування гвинтів.

Вимірювальна стрічка: використовується, щоб переконатися, що кронштейн знаходиться в правильному положенні.

Рівень: використовується для підтвердження горизонтального встановлення кронштейна.

Наша сонячна баластна система включає такі аксесуари:

Попередньо зібрана опора штатива、рейка та з’єднання рейок、Середній затискІ кінцевий затискач、рейковий затискач、заземлюючий затискач ІНаконечник заземлення、Баластний піддон、М8*60 шестигранний болт і фланцева гайка M8. Слід зазначити, що цементні блоки потрібно забезпечити самостійно.

Попередньо зібрана опора для штатива

Рейка та зрощення рейок

Середній затискач і кінцевий затискач

Рейковий зажим

Зажим і наконечник заземлення

Баластний лоток

[Крок 1]

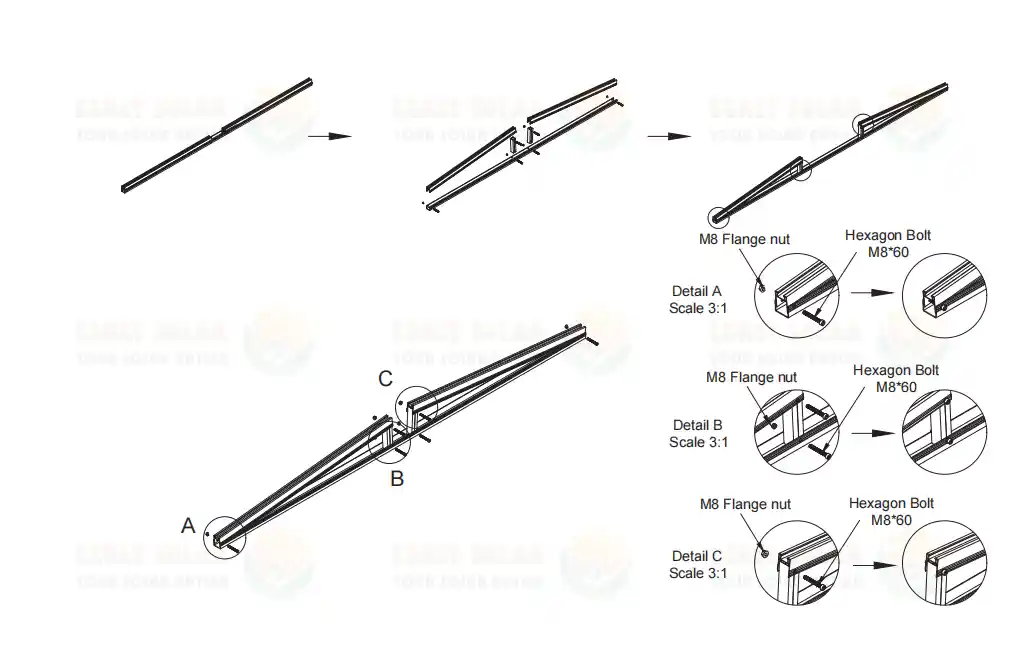

Розгорніть попередньо зібраний кронштейн і встановіть шестигранні болти M8*60 і фланцеві гайки M8 у точках A, B і C, позначених на схемі нижче, щоб закріпити кронштейн штатива.

[Крок 2]

Згідно з кресленнями, попередньо зібрані опори штатива в системі кріплення сонячної плоскої покрівлі розташовані з інтервалом 2500 мм.

[Крок 3]

По черзі помістіть баластний лоток у попередньо зібрану опору для штатива, а відстань між двома баластними лотками становитиме приблизно 1275 мм, як показано на малюнку.

[Крок 4]

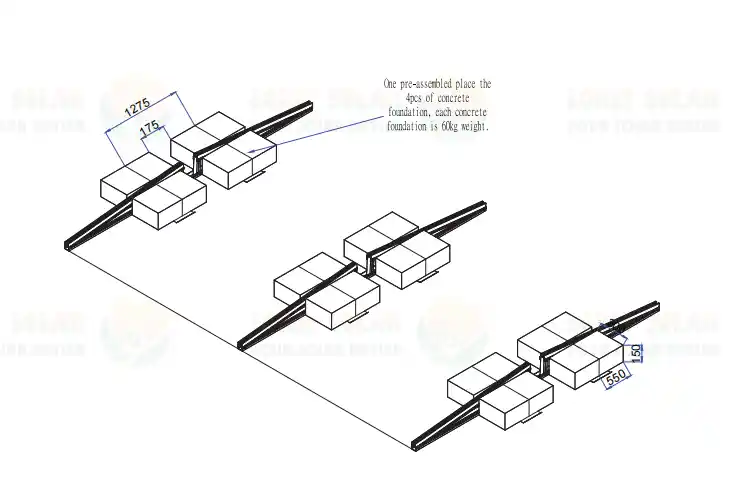

Покладіть бетонний блок на баластний піддон. Слід зазначити, що одна попередньо зібрана опора для штатива повинна підтримуватися чотирма бетонними блоками, і кожен бетонний блок повинен важити не менше 60 кг. Розміри та розташування цементних блоків у сонячній системі кріплення баласту для бетонної плоскої покрівлі показано на наступному малюнку.

[Крок 5]

Нижче наведено вид зверху попередньо зібраної опори для штатива, баластного лотка та бетонного блоку після завершення зазначених вище кроків встановлення.

[Крок 6]

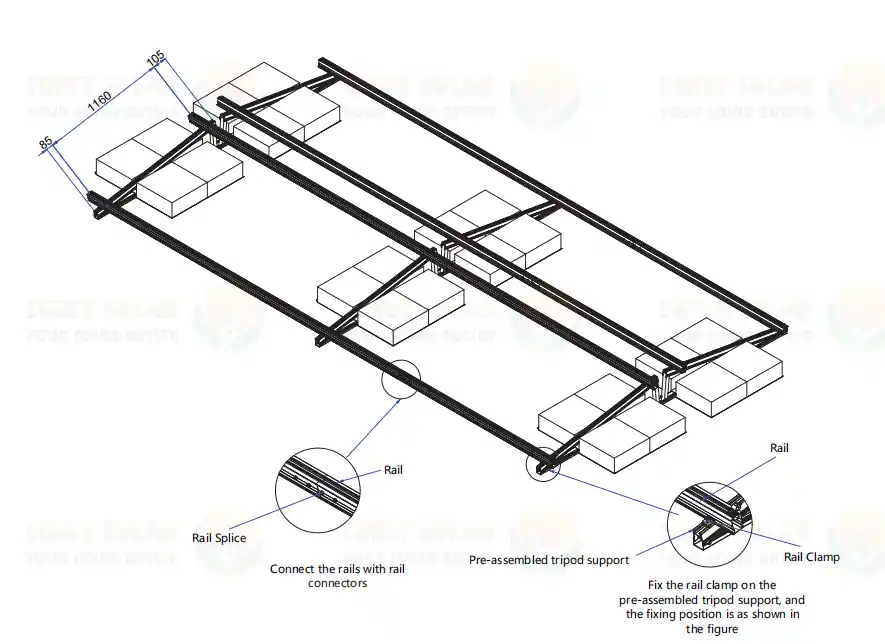

З’єднайте рейки за допомогою з’єднання рейок і закріпіть затискачі рейки на попередньо зібраному кронштейні штатива, як показано на малюнку.

[Крок 7]

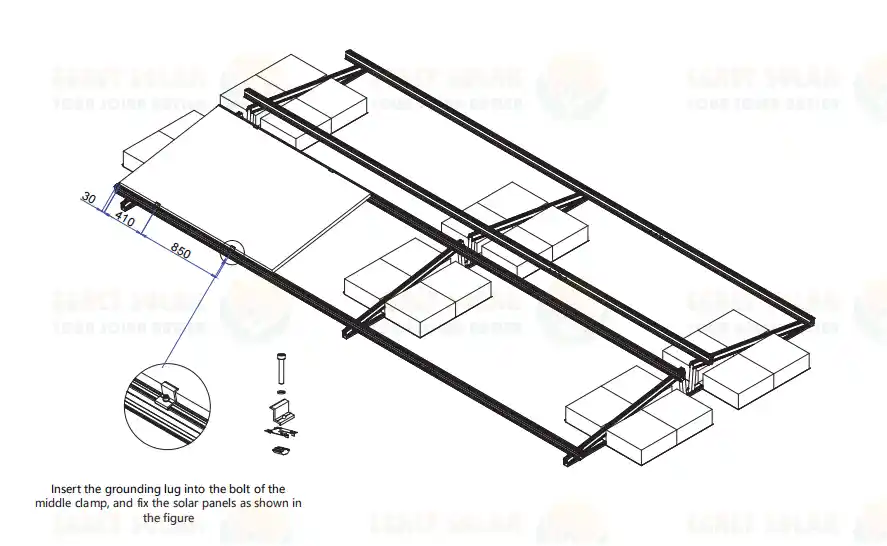

Помістіть сонячну панель на рейку та вставте затискач заземлення в болт середнього затискача, як показано на малюнку.

[Крок 8]

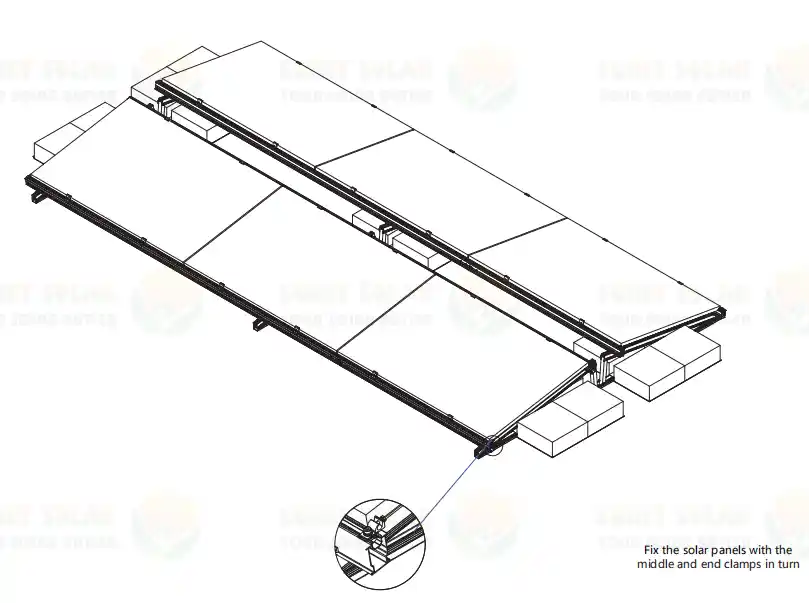

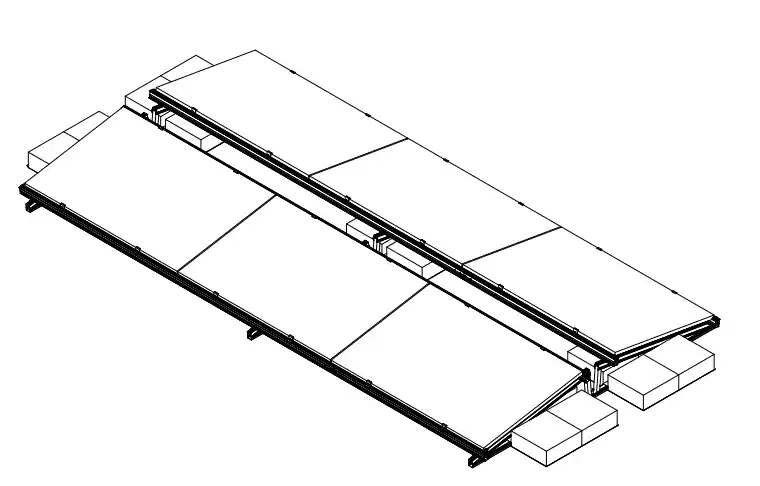

Розташуйте сонячні панелі послідовно, а потім встановіть середній і кінцевий затискачі, щоб закріпити їх, як показано на малюнку. На цьому встановлення всієї системи кріплення сонячних баластів Схід-Захід завершено.

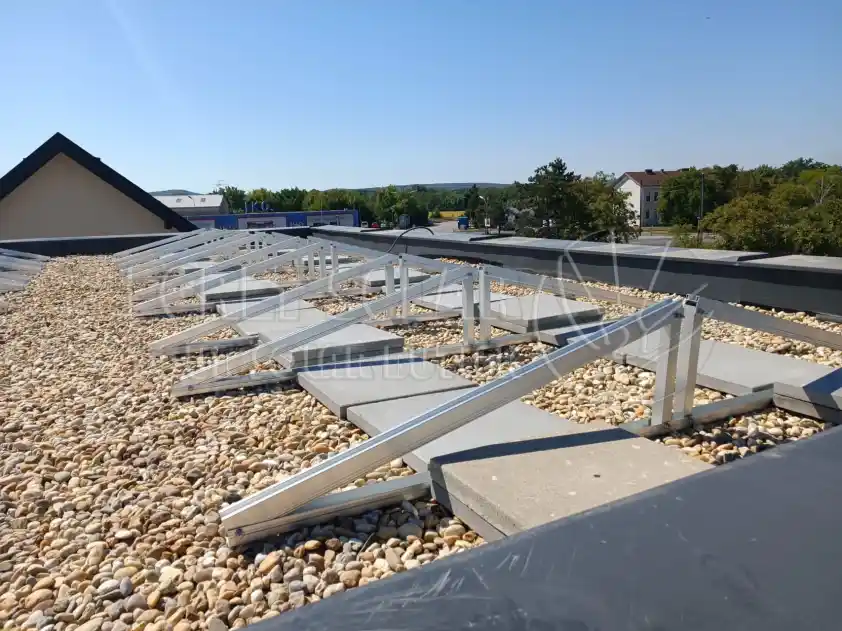

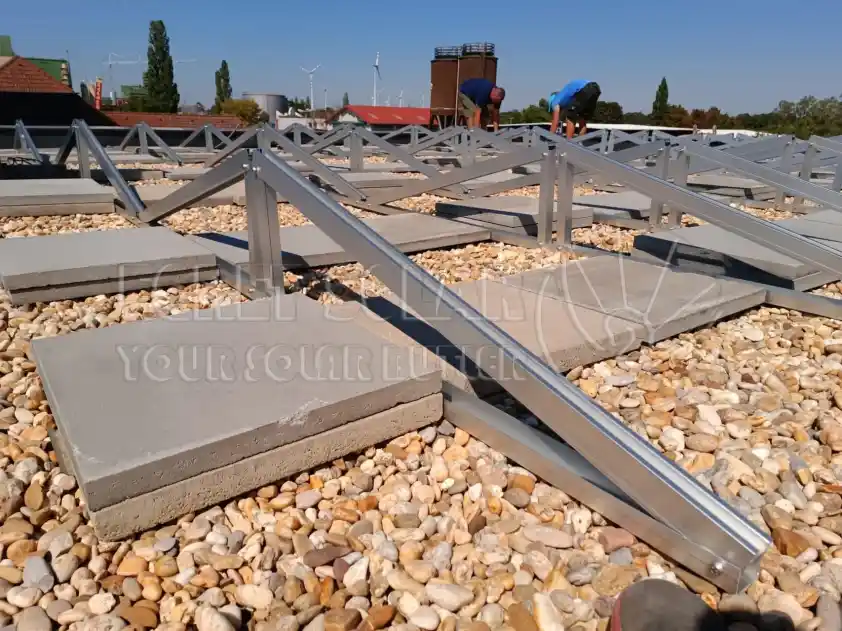

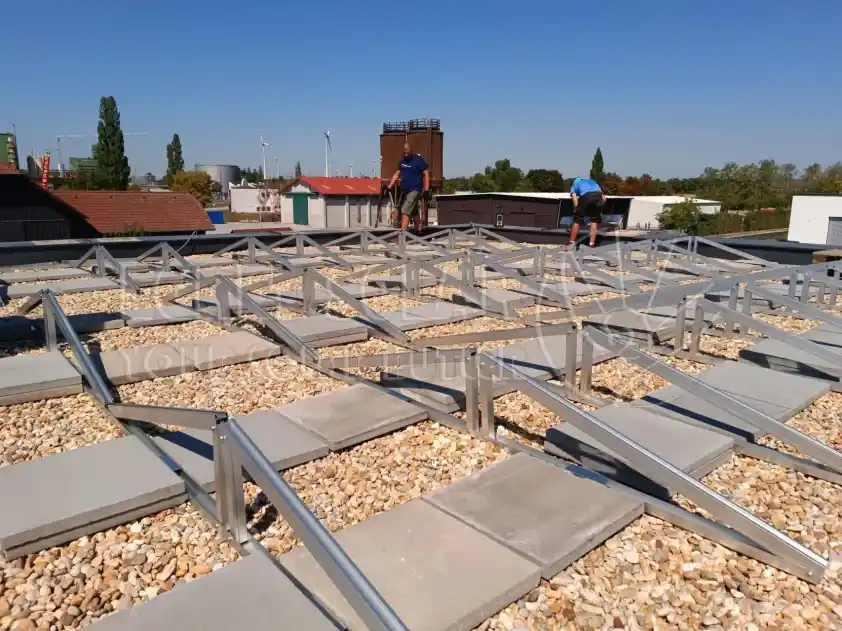

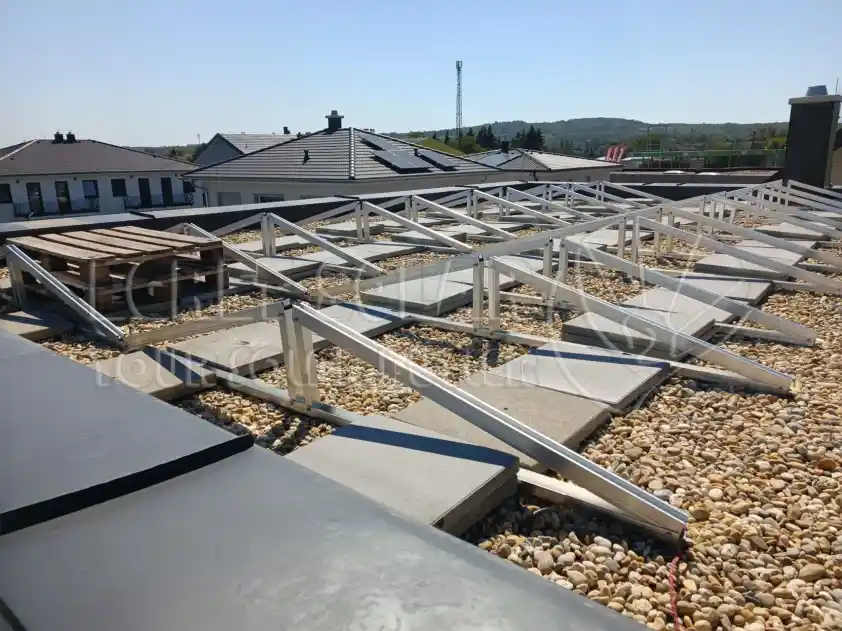

[Приклад встановлення]
