Кінцеві затискачі

TheКінцеві затискачі зСонячна чапля, як і блок середнього тиску, має бути сумісним із товщиною рами компонента (зазвичай 30-40 мм). Це може бутиІндивідуальнийвідповідно до різних інженерних рішень, і він виготовлений з матеріалу з анодованого алюмінієвого сплаву, щоб уникнути корозії рами компонентів і одночасно відігравати ізоляційну роль.

Ключові характеристики

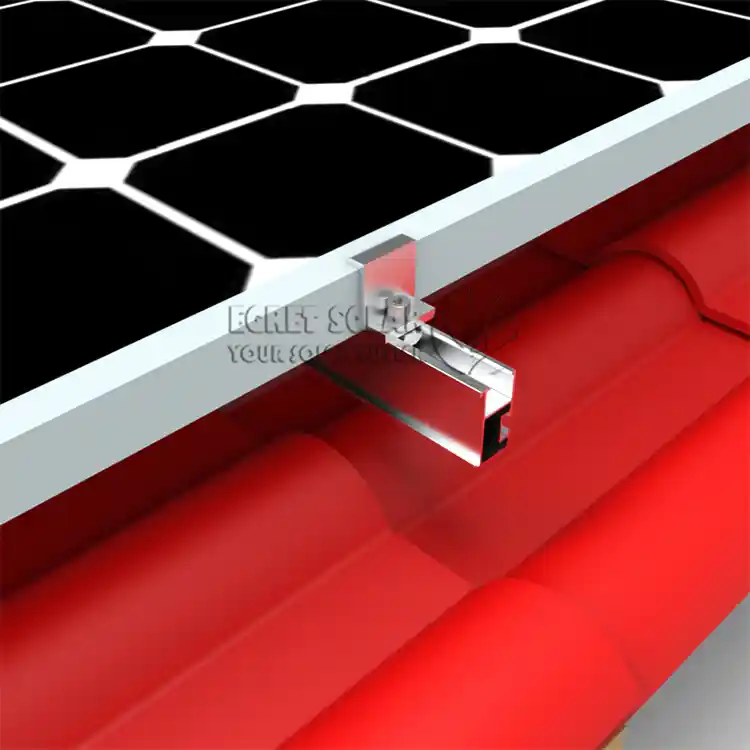

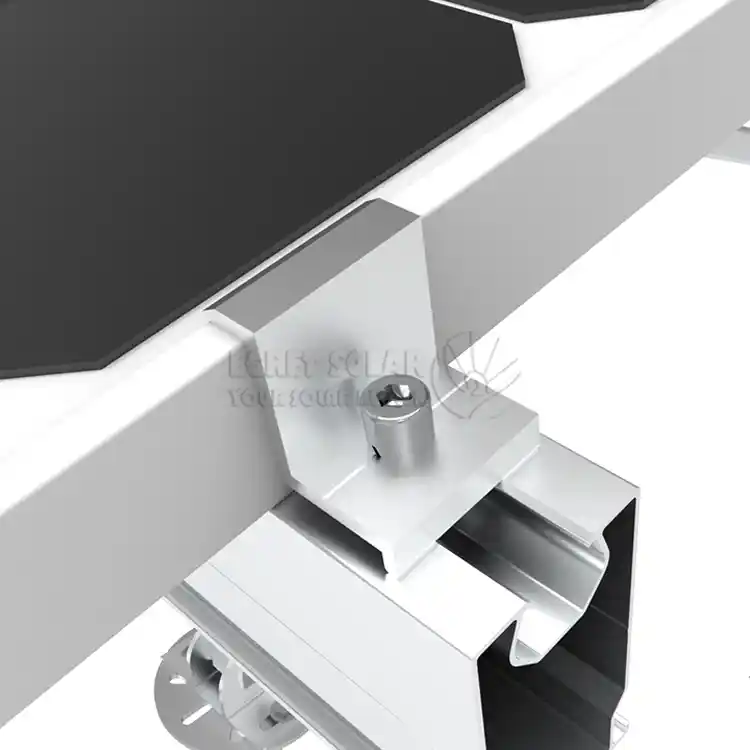

кінцевий затискач сонячнийфіксує каркас крайнього компонента кожного ряду до кінця рейки, щоб запобігти його зісковзуванню. У той же час, притискання країв компонентів допомагає зменшити вторгнення вітру, дощу та пилу з боків. Він розташований на краю масиву та безпосередньо несе найсильнішу підйомну силу вітру (тягнучу силу вгору) і силу всмоктування вітру. Це ключова точка опору сили у вітростійкій конструкції та повинна мати достатню механічну міцність.

Різниця між сонячним затискачем

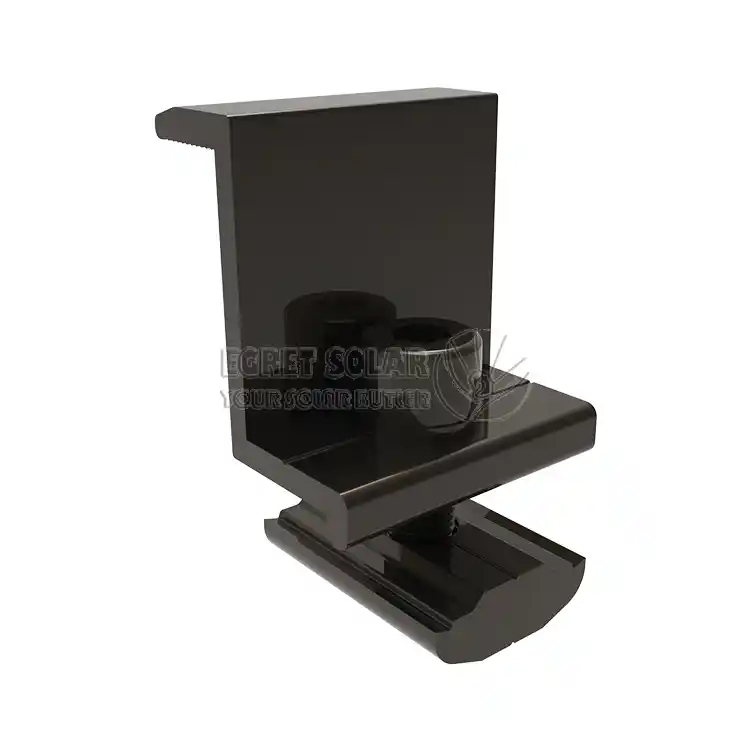

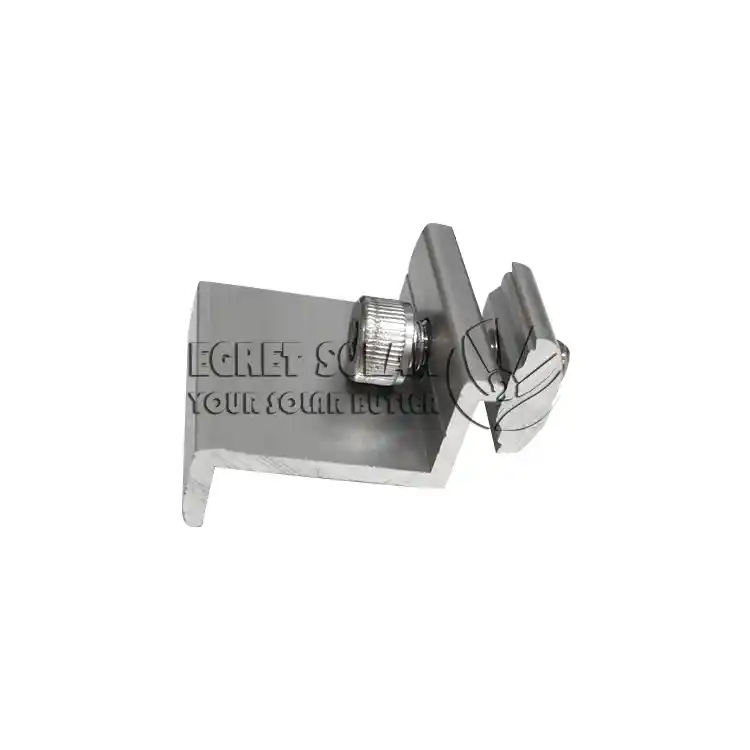

Установче положеннякінцевий хомут для сонячних батарейзнаходиться на початку та в кінці масиву, і лише зовнішня рамка одного модуля фіксується. Його основна сила в основному витримує найсильніше крайове навантаження від вітру з одного боку модуля, і в той же час відіграє роль фіксації клем, протистоячи екстремальному тиску вітру та ущільнюючи край. Зовнішній вигляд зазвичай має закритий один кінець або торцеву кришку.

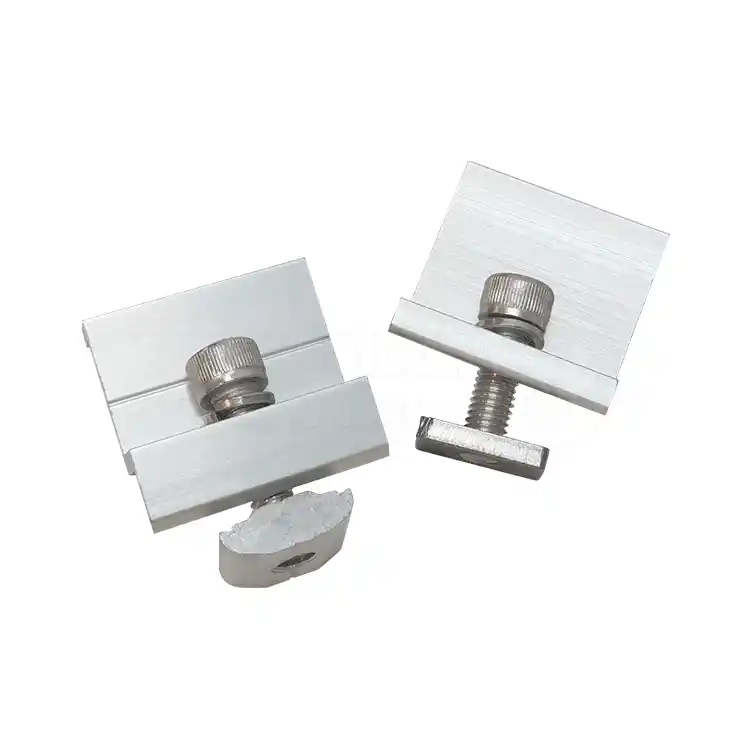

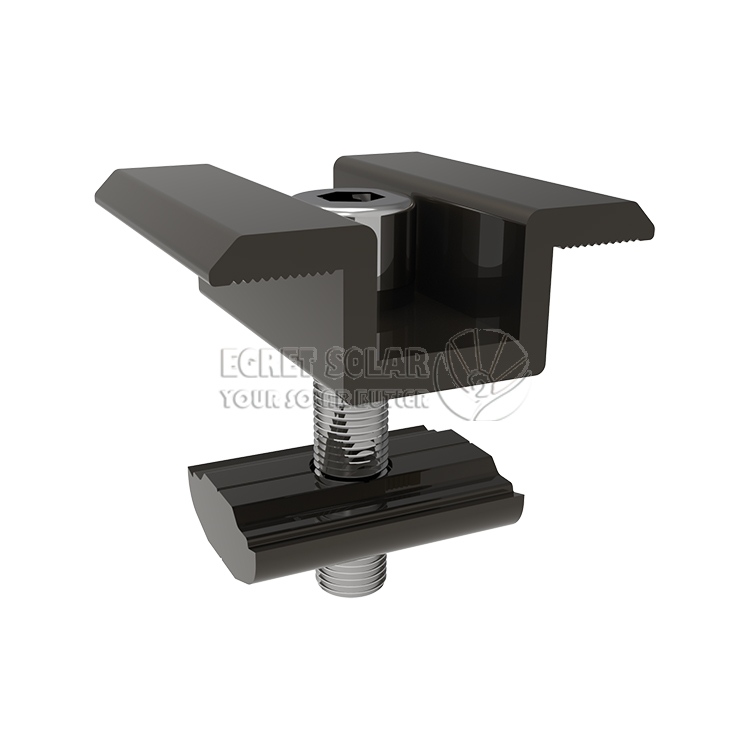

Середній затискач встановлено в середині масиву та затискає внутрішні рами двох сусідніх компонентів одночасно, сприймаючи силу, що передається двома сусідніми компонентами. Він головним чином протистоїть підйомній силі висхідного вітру. Обидва кінці середнього затискача відкриті та використовуються для утримання панелі.

Принципи проектування

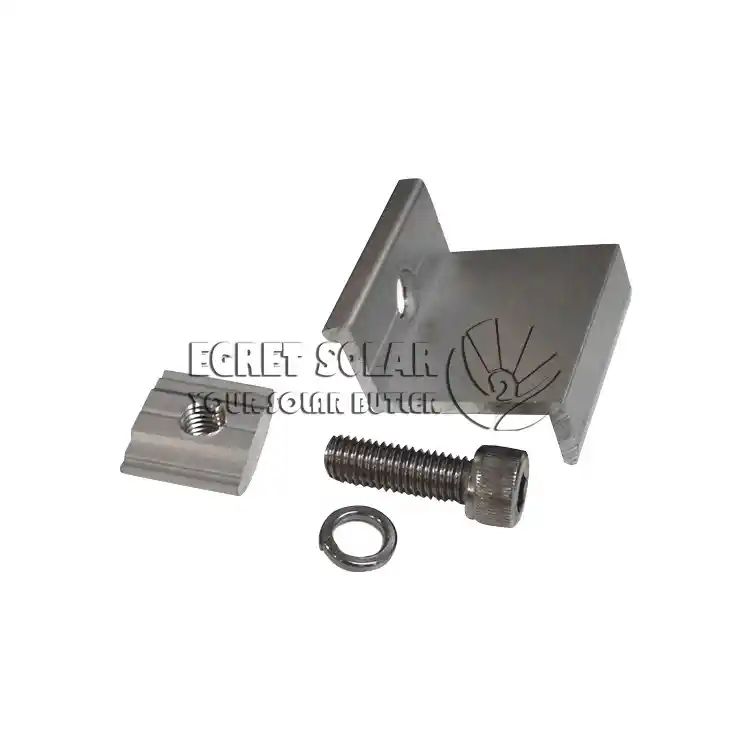

Конструкція виробу вирішує ключові проблеми, які часто виникають у практичній інженерії. Традиційний кінцевий блок тиску схильний до обертання та зміщення при затягуванні,Сонячна чапляконструкції вкінцеві затискачі для кріплення сонячної панелірозроблена, розроблена та виготовлена ​​трикутна опорна поверхня перетворює обертальну силу, створювану кріпленням, у вертикальну силу фіксації вниз через унікальну контактну поверхню, принципово вирішуючи цю проблему та роблячи установку більш міцною. Конструкція Т-подібного болта з протиковзкими зубами. Болти можна закріпити в пазах направляючої рейки для фіксації, що робить можливим керування однією рукою та значно підвищує зручність встановлення.

Люди теж запитують

Питання: Чому він має бути від того самого бренду чи сумісної серії, що й напрямні та компоненти? Чи можна їх використовувати випадковим чином?

A: Не рекомендується їх змішувати. Через механічну невідповідність ширина канавки і допуск форми профілів (направляючих) різних марок відрізняються. Theкінцеві затискачі сонячної панелі

або Т-подібний болт може бути неправильно вставлений або заблокований, що призведе до нестабільної установки.

З: Під час встановлення болти продовжують крутитися, і їх неможливо затягнути. Що мені робити?

A: Це може бути викликано неправильною послідовністю встановлення або інструментами. Спочатку переконайтеся, що головка болта правильно вставлена ​​в канавку направляючої. По-друге, слід використовувати динамометричний ключ, а затягування слід виконувати відповідно до значення крутного моменту, зазначеного в інструкції до продукту (зазвичай у діапазоні від 16 до 20 Ньютон-метрів). Спочатку затягніть його вручну, а потім остаточно затягніть динамометричним ключем.

Q: Які особливі вимоги до вибору матеріалів для виробів у снігових і холодних регіонах?

A: Рекомендується використовувати алюмінієвий сплав як основний матеріал. Поверхня оброблена анодованим оксидуванням для забезпечення хорошого захисного шару та запобігання корозії.
