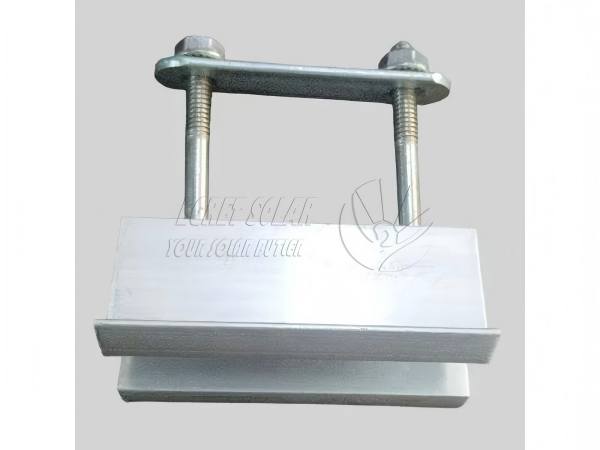

Сонячний середній затискач із подвійним U болтом

Сонячний середній затискач Egret із подвійним U-болтом використовується для фіксації сонячних панелей з обох боків у середньому положенні між двома сусідніми сонячними фотоелектричними панелями. На відміну від звичайного сонячного середнього затискача ікінцевий затискач, корпус затискача довший, 80-100 мм, що призводить до більш рівномірного розподілу сили та формування буферної структури для запобігання здавлюванню та подряпинам алюмінієвої фотоелектричної рами.

Стандартна довжина виробу охоплює 80-100 мм, а інша нестандартна довжина приймається. Він сумісний із основними фотоелектричними модулями товщиною 30/35/40 мм на ринку; висоту U-подібної форми можна налаштувати відповідно до різних специфікацій квадратних сталевих основних балок.

ПАРАМЕТРИ ВИРОБУ

Інструкції з налаштування

Варіант довжини алюмінієвого затискача: від 80 мм до 120 мм

Відповідна висота рами фотоелектричної панелі: від 30 до 40 мм

Ширина отвору U-образного болта (підходить для головних балок з прямокутної труби): 40/60/80/100 мм, підходить для прямокутних кронштейнів 40×60, 50×80, 50×100 тощо.

Діаметр кріплення U-подібного болта PV: зазвичай M8 і M6

Якщо рейка кронштейна кругла труба, можна використовувати U-подібний заокруглений болт; Якщо використовується U-подібна сталь, можна використовуватисонячний середній затискач з пластиковою гайкою .

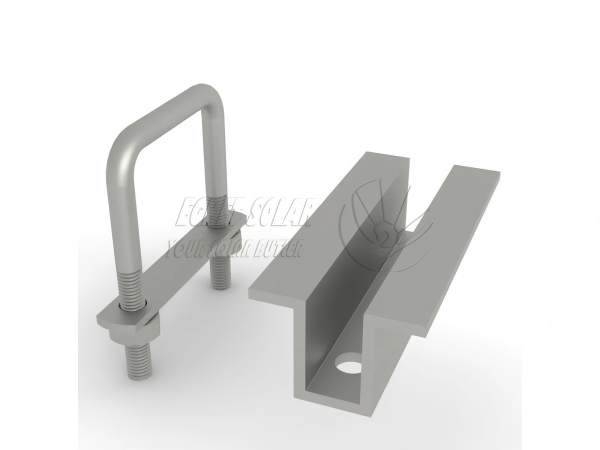

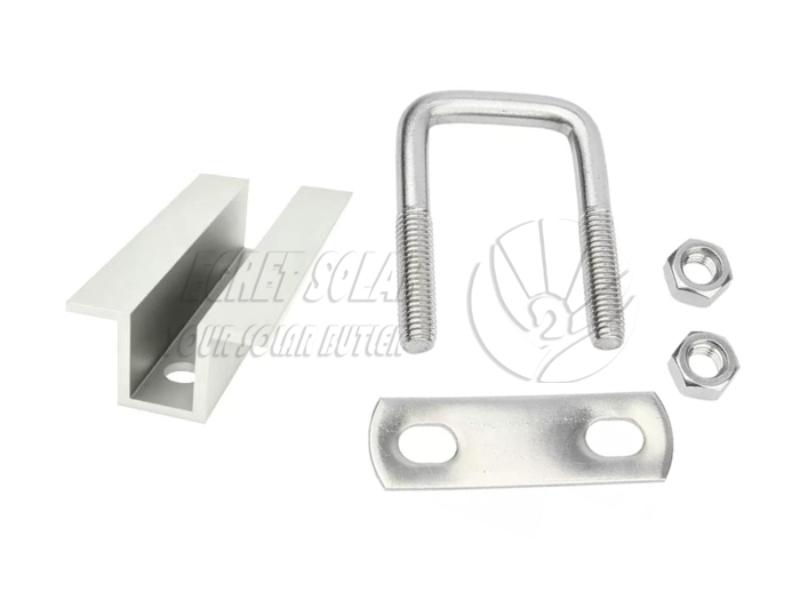

Включені компоненти

Повний набір фотоелектричного затискача U-болта постачається в комплекті, окремо купувати аксесуари не потрібно. Повний комплект складається з наступного:

1.Алюмінієвий середній затиск *1

(Екструдований профіль з алюмінієвого сплаву Al6005-T5, анодована поверхня

2. Алюмінієва довга пластина * 1

(Алюмінієвий затискач з того ж матеріалу)

3.U-болт *1:

(Сталь Q235, оцинкована гарячим способом, цілісно зігнута, стійка до іржі та атмосферних впливів)

4.Плоскі шайби *2

(Гарячеоцинковані стандартні кріпильні елементи, що запобігають ослабленню та ковзанню)

5. Фланцеві гайки або зовнішні шестигранні гайки *2

Особливості сонячного середнього затискача U

Збалансований розподіл напруги, що запобігає ковзанню панелі

Велика площа з’єднання між алюмінієвим затискачем і рамою сонячної панелі та рейкою забезпечує рівномірний розподіл напруги порівняно зі звичайним середнім затискачем, запобігаючи зсуву панелі під час сильного вітру та коливань температури.

Тривала зовнішня стійкість до корозії

Двошаровий сонячний монтажний затискач стійкий до ультрафіолетових променів, дощу та кислотної/лужної корозії; U-образні болти оцинковані гарячим способом, що забезпечує роботу без корозії протягом 15 років навіть у прибережних районах із високим вмістом солі та дощових південних регіонах, придатних для різноманітних суворих зовнішніх умов.

Відмінне післяпродажне обслуговування

Для наших виробів використовуються високоякісні сталеві основні матеріали та оцинкований шар 65 мкм, що забезпечує 25-річний термін служби та 12-річну гарантію.

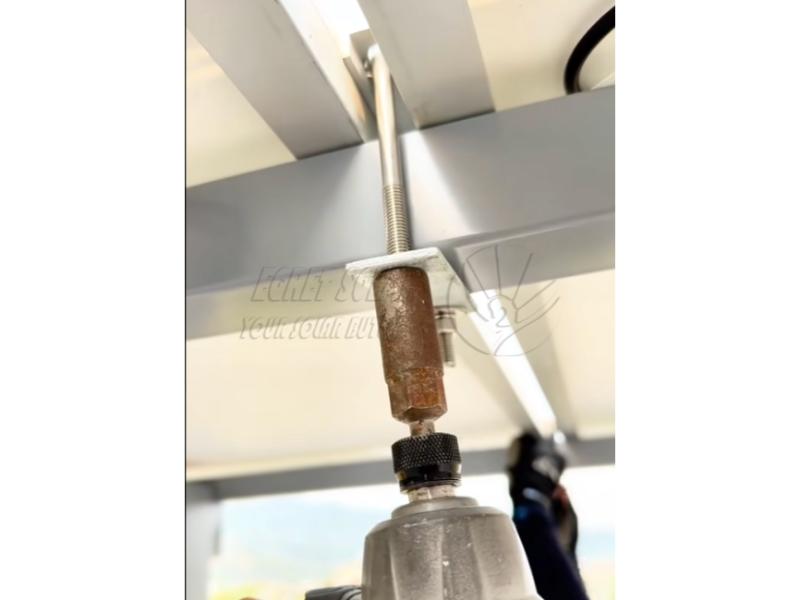

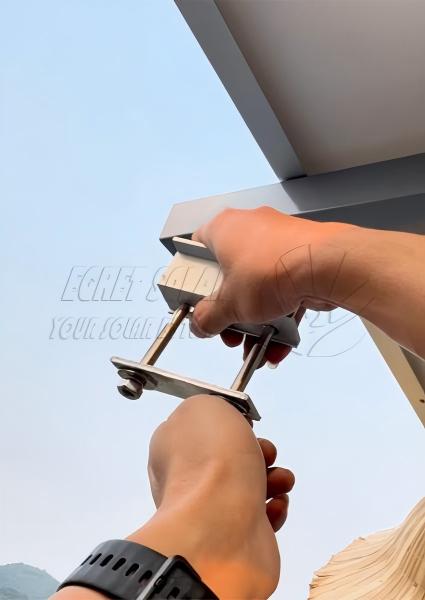

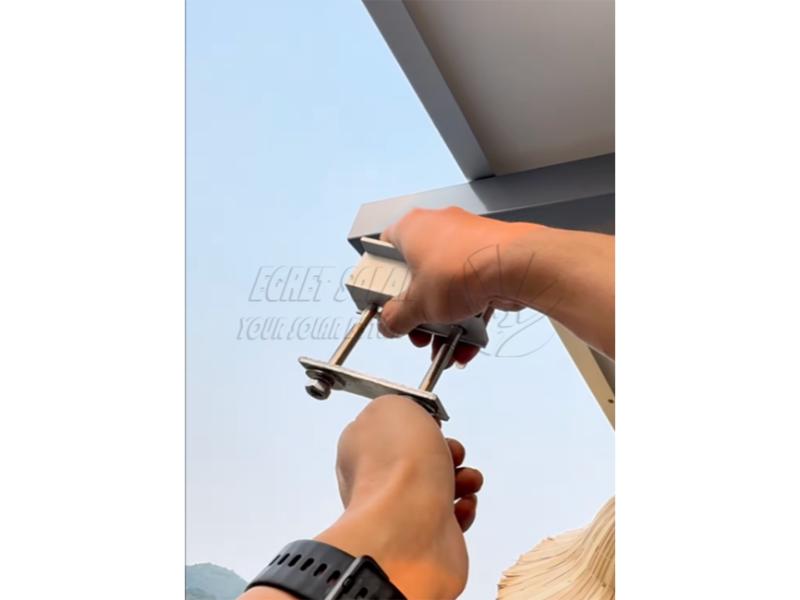

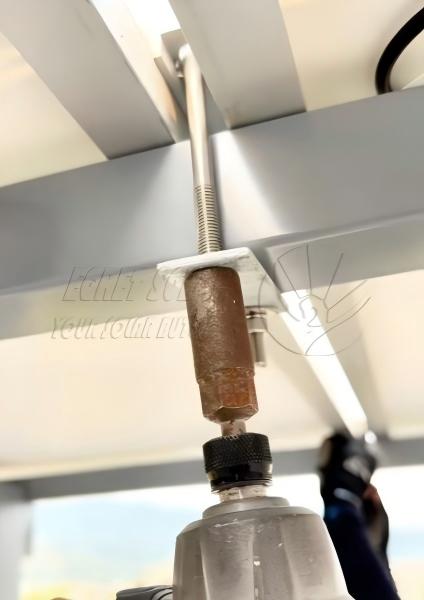

                                                                   Зображення встановлення надано клієнтом з Маврикія

FAQ

Q1. На які балки квадратної труби можна зафіксувати U-подібний болт?

A1. Стандартні U-подібні болти підходять до прямокутних квадратних балок із оцинкованої сталі/ZAM. Якщо у вашому кронштейні використовуються балки спеціальної ширини/товщини, ми можемо налаштувати висоту U-образного болта та ширину отвору відповідно до ваших креслень.

Q2. Чи можна використовувати цей затискач у місцях із високим вмістом солі поблизу моря?

A2: Так. Сонячний U середній затискач стійкий до УФ-променів і кислотних дощів; гарячеоцинковані кріпильні елементи проходять 500-годинний тест на сольовий туман. Для висококорозійних середовищ, таких як острівці, цинк-алюмінієво-магнієвий болт можна оновити, термін служби поза приміщеннями становить понад 20 років.

Питання 3: Якщо середовище встановлення суворе, чи є рекомендовані системи заземлення, які можна адаптувати до цього середнього затискача?

A: Ми рекомендуємо використовувати високоміцну систему квадратних труб zam, яка підходить для регіонів з сильним снігом і вітром у Європі. Зварювання не потрібне, з’єднання та фіксація здійснюється безпосередньо болтами, що робить установку зручною.
